TECH-INFO: Stružnice in DIN norma 8606

DIN 8606 je pomembna tehnična osnova za preverjanje stružnic z normalno natančnostjo. V nadaljevanju predstavljamo, kaj norma pomeni v praksi in katera geometrijska preverjanja so pri tem ključna.

DIN norma je prostovoljni standard, pripravljen pod vodstvom strokovnih odborov nemškega inštituta za standardizacijo DIN. Namen takšnih norm je poenotenje tehničnih zahtev, postopkov in meril, da so izdelki, postopki in preverjanja primerljivi ter jasno opredeljeni.

V okviru storitve ELMAG START-UP-SERVICE se uporablja norma DIN 8606, ki velja za stružnice z normalno natančnostjo. Norma določa tehnične pogoje za prevzem strojev z vrtilnim premerom do 800 mm ter zajema pripravljalne ukrepe in geometrijsko preverjanje stroja.

Namen in uporaba norme

Pri stružnicah ni pomembna le moč ali oprema stroja, temveč predvsem natančnost njegove geometrije. Prav zato DIN 8606 določa jasne postopke preverjanja, s katerimi se ugotavlja, ali stroj izpolnjuje zahteve za normalno natančno obdelavo. Takšna preverjanja so pomembna tako pri prevzemu stroja kot tudi pri zagotavljanju zanesljivega in ponovljivega dela v praksi.

Primeri izvedenih geometrijskih preverjanj

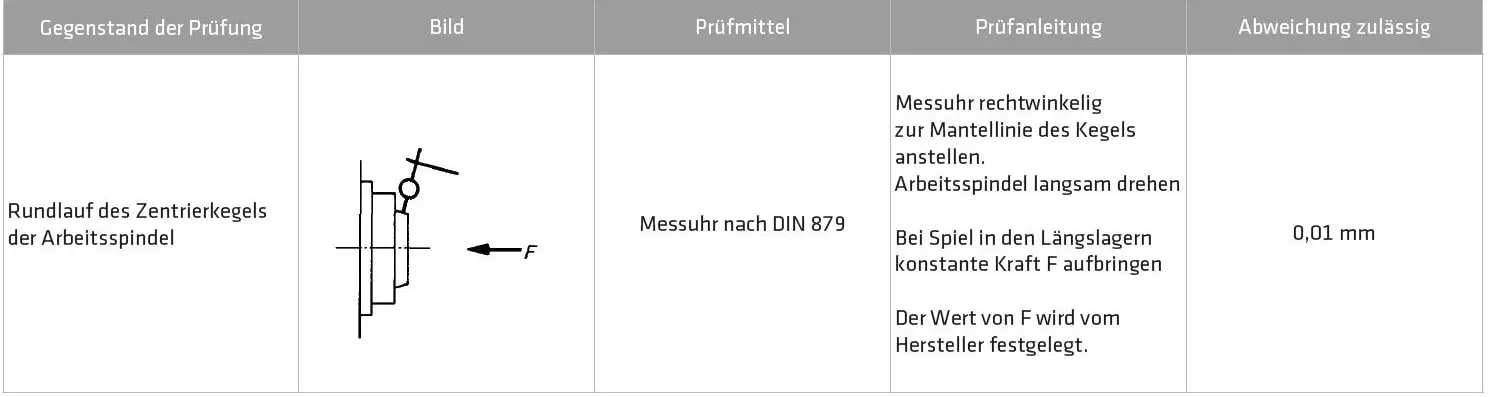

1. Preverjanje tekalne natančnosti nosu vretena

Pri tem preverjanju se ugotavlja, kako natančno teče nos vretena med vrtenjem. Gre za eno ključnih osnov za kakovostno in stabilno obdelavo, saj neposredno vpliva na natančnost vpetja in vrtenja obdelovanca.

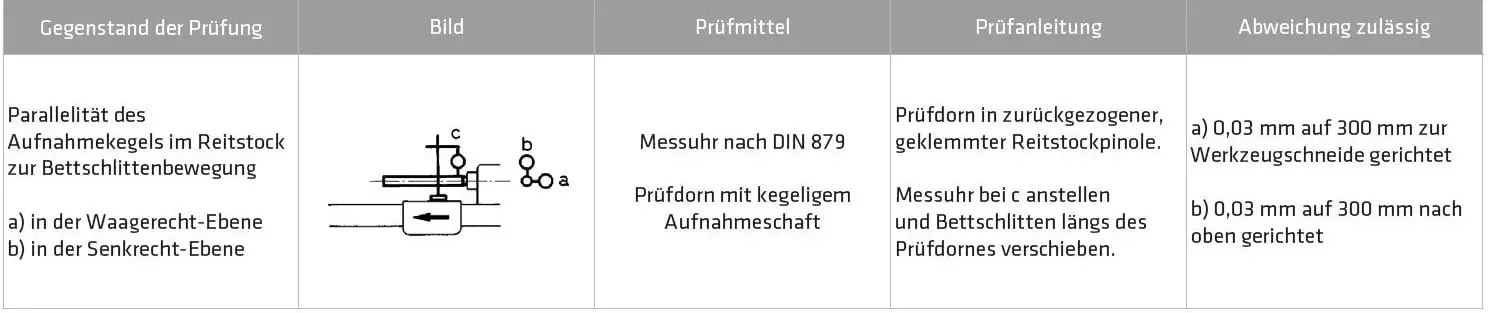

2. Preverjanje vzporednosti konjička

Naslednji pomemben preizkus je preverjanje vzporednosti konjička. S tem se preveri pravilna poravnava konjička glede na os stroja, kar je bistveno za natančno podporo daljših obdelovancev in za preprečevanje odstopanj pri obdelavi.

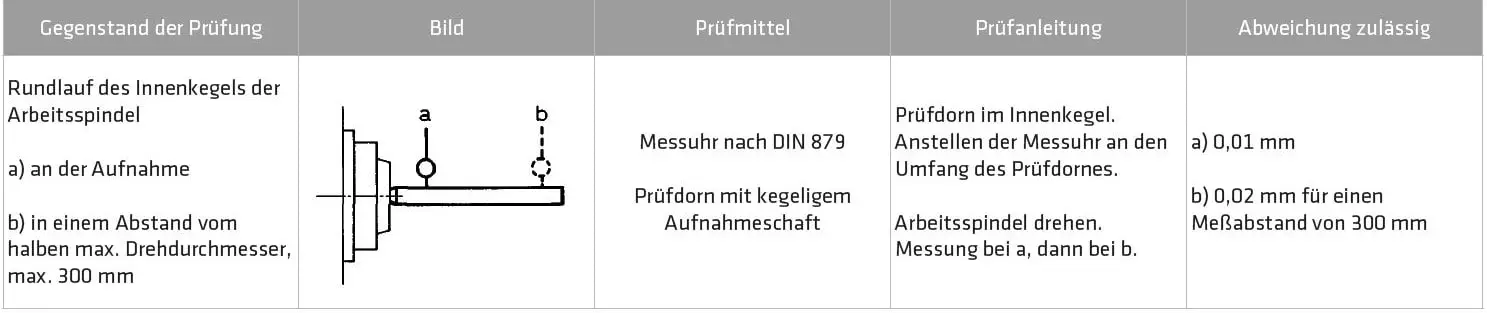

3. Preverjanje tekalne natančnosti notranjega stožca

Tretji prikazan primer je preverjanje tekalne natančnosti notranjega stožca. Tudi ta kontrola je pomembna za pravilno vpetje orodij oziroma dodatkov ter za celotno natančnost delovanja stroja.

Zakaj je to pomembno?

Geometrijska preverjanja niso le formalnost, temveč praktičen pokazatelj kakovosti stroja. Dobro nastavljena in preverjena stružnica pomeni večjo zanesljivost, boljšo obdelovalno natančnost, manj napak pri delu in večjo varnost pri uporabi. Norma DIN 8606 tako predstavlja pomembno referenco za vse, ki pri delu pričakujejo preverjeno tehnično kakovost.

Zaključek

DIN 8606 je pomemben standard za ocenjevanje stružnic z normalno natančnostjo. Z jasno določenimi tehničnimi pogoji in geometrijskimi preverjanji omogoča objektivno presojo kakovosti stroja ter prispeva k natančnemu, varnemu in zanesljivemu delu.

Za podrobnejše informacije o različnih stružnicah ELMAG je v originalnem članku na voljo tudi povezava do njihove ponudbe stružnic.
